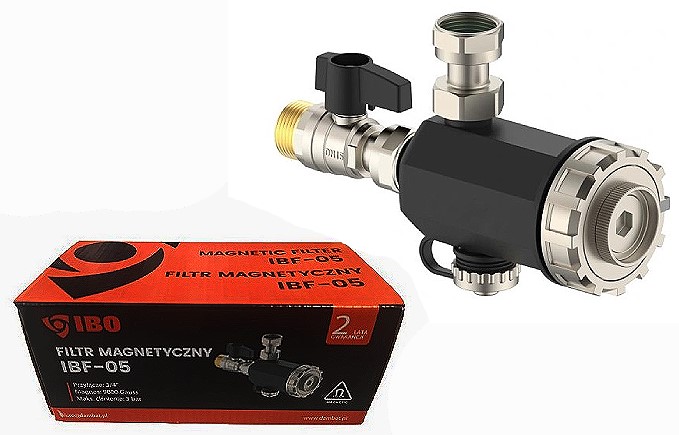

IBO IBF-05 3/4" Separator magnetyczny

Separator zanieczyszczeń zaprojektowany został w celu zatrzymywania zanieczyszczeń znajdujących się w układach centralnego ogrzewania oraz. Współczesne układy wyposażone w wysoko wydajne układy zasilane kotłami, narażone są na awarię oraz zmniejszenie wydajności oraz efektywności pracy poprzez zanieczyszczenia tlenkami żelaza czyli głównym składnikiem rdzy, które powstają w wyniku korozji i odkładają się w formie osadu. Cząsteczki tlenku żelaza krążą po całym obiegu grzewczym, odkładając się w newralgicznych punktach instalacji, narażając cały układ na awarię np. pomp, zaworów, czy wymienników ciepła, a sama wydajność grzewcza kotła spada, co przekłada się na zwiększone koszty ogrzewania. Zastosowanie filtrów magnetycznych / separatorów zanieczyszczeń umożliwia zwiększenie ochrony całego systemu grzewczego, poprzez usunięcie większości zanieczyszczeń stałych, w skład których wchodzi żelazo lub tlenki żelaza zawieszone w płynie układu grzewczego, pozwalając na ochronę większości podzespołów całego układu. Filtry mogą być stosowane w instalacjach, w których występuje ciągła cyrkulacja czynnika grzewczego. Czynnik grzewczy może składać roztworu wody oraz glikolu, gdzie zawartość glikolu nie przekracza 50%.

Separatory zanieczyszczeń są kompleksowymi urządzeniami posiadają podwójną funkcję zatrzymywania zanieczyszczeń, zarówno tych ferromagnetycznych jak i niemagnetycznych, dzięki zastosowaniu podwójnej filtracji. Ciecz płynąca w układzie, musi przepłynąć przez filtr, aby zamknąć obieg. Pierwszy element pozwalający na odfiltrowanie zanieczyszczeń ferromagnetycznych (odseparowanie magnetytu) to zamontowany na zewnątrz korpusu magnes o sile 9000Gauss. Następny element pozwalający na odseparowanie zanieczyszczeń stałych niemagnetycznych to wkład w postaci siatki filtracyjnej wykonanej z mosiądzu. Komora filtracyjna posiada większą średnicę niż króćce, co pozwala na miejscowe spowolnienie prędkości przepływu cieczy wewnątrz filtra, a tym samym spowolnienie zanieczyszczeń znajdujących się w cieczy. Dzięki takiej konstrukcji magnes ma możliwość przyciągania do siebie większości zanieczyszczeń ferromagnetycznych, z kolei większe cząsteczki, zarówno ferromagnetyczne jak i niemagnetyczne, zostają zatrzymane przez wkład filtracyjny. Następnie zgromadzone zanieczyszczenia mogą zostać usunięte poprzez zawór spustowy.

Dane techniczne:

• wymiary - 120 x 193 mm
• maksymalne ciśnienie pracy - 3 Bar / 0,3 Mpa
• maksymalna temperatura cieczy - 90°C
• filtracja - ≥500 μm
• maksymalny przepływ - 30l/min
• siła magnesu - 9000 Gauss
• przyłącza - 3/4 x 3/4”
• materiał - Mosiądz/PA66-GF30
• waga - 600 g

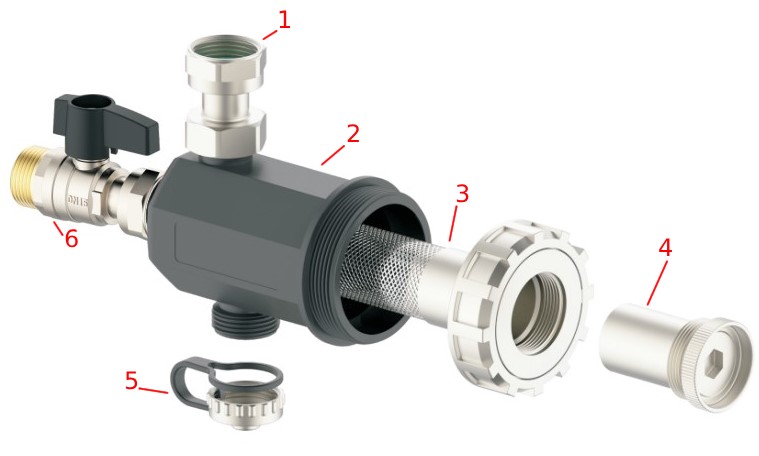

Budowa:

1. 3/4 obrotowy śrubunek ułatwia montaż

2. Obudowa

3. Siatka filtracyjna INOX

4. Magnes

5. Zawór spustowy

6. 3/4 zawór kulowy
