TOP-THERM ZAWÓR ANTYZAMARZANIOWY QS DN 32 DO POMP CIEPŁA

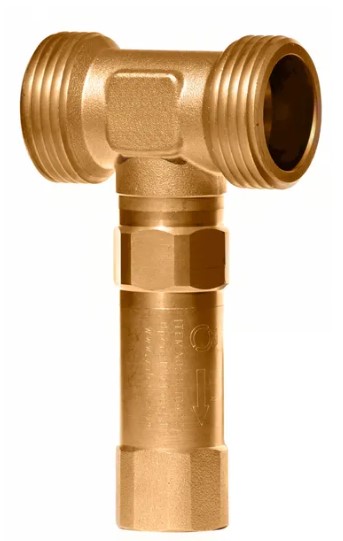

Zawór antyzamarzaniowy QS DN 32 do pomp ciepła
Zawór antyzamarzaniowy serii QS służy do zabezpieczenia instalacji pracujących w układzie zamkniętym z pompą ciepła typu monoblok, napełnionej czynnikiem, jakim jest woda. Zadaniem jego jest zabezpieczenie wymiennika i elementów instalacji w sytuacji, kiedy dochodzi do zaniku przepływu czynnika w instalacji na skutek braku zasilania w okresach występowania na zewnątrz ujemnych temperatur.
Temperatura zadziałania zaworu wynosi 3°,C dzięki czemu następuje wykraplanie czynnika. Maksymalne otwarcie zaworu następuje przy temperaturze 1°C. Gdy temperatura czynnika osiągnie 4° C - zawór automatycznie się zamknie.
Dane techniczne:
- Medium: woda
- Zakres pracy (medium): 0 - 75° C
- Zakres pracy (temperatura zewnętrzna): -30 - 60° C
- Temperatura zadziałania zaworu (medium): 3° C
- Temperatura maksymalnego otwarcia (medium): 1° C
- Temperatura zamknięcia (medium): 4° C
- Ciśnienie maksymalne: 10 bar
- Natężenie przepływu: 16 m3/ h

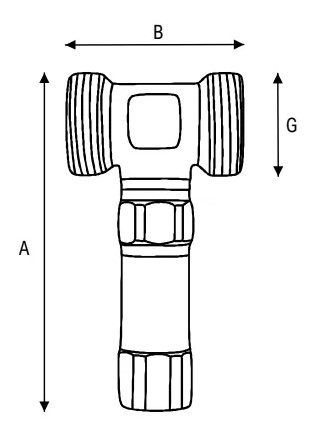

Wymiary:
- A (mm): 120
- B (mm): 58
- G (cal): 1 1/4
MONTAŻ
Zawory antyzamarzeniowe serii QS montujemy zawsze w parach: po jednym na rurze zasilającej oraz powrotnej na odcinku zewnętrznym instalacji, mijankowo aby wykraplanie z zaworu zamontowanego na górnej rurze nie wypływało na zawór zamontowany poniżej. Montaż dokonujemy w pozycji wertykalnej, spustem skierowanym do dołu. Zawór zamontowany na rurze dolnej nie powinien i nie może stykać się z gruntem czy też fundamentem pompy ciepła, spust powinien być oddalony co najmniej jedną długość zaworu (min. 15 cm). Zawór powinien być zamontowany z dala od jakiegokolwiek dodatkowego elementu źródła ciepła, by nie zakłócić prawidłowego działania zaworu. W celu właściwej pracy zaworu nie zaleca się jego izolacji.
ZASADA DZIAŁANIA
Zawory Samee serii QS stosujemy jako zabezpieczenie przeciwzamarzaniowe dla urządzeń grzewczych – pomp ciepła typu monoblok, gdzie czynnikiem grzewczym w instalacji jest woda. Zawory te służą jako dodatkowe zabezpieczenie w wypadku braku zasilania w energię elektryczną. W przypadku braku prądu w okresie jesienno-zimowym oraz wczesnej wiosny, elementy zewnętrzne instalacji opartej na pompie ciepła typ monoblok narażone są na wychładzanie się czynnika wewnętrznego. W przypadku wody temperatura zamarzania wynosi 0ºC, a woda zmieniając stan skupienia zwiększa swoją objętość około 20%, przez co może powodować uszkodzenia części zewnętrznej instalacji.
Kiedy temperatura czynnika spadnie do 3ºC – zawory QS otworzą się powodując wykraplanie czynnika, zawór górny zacznie zasysać powietrze (by wyrównać podciśnienie), dolny cały czas będzie powodował wykraplanie cieczy. Spadek temperatury czynnika jest bezpośrednio związany z otwarciem zaworu wykraplającego. Im niższa temperatura - tym większe jego otwarcie.
