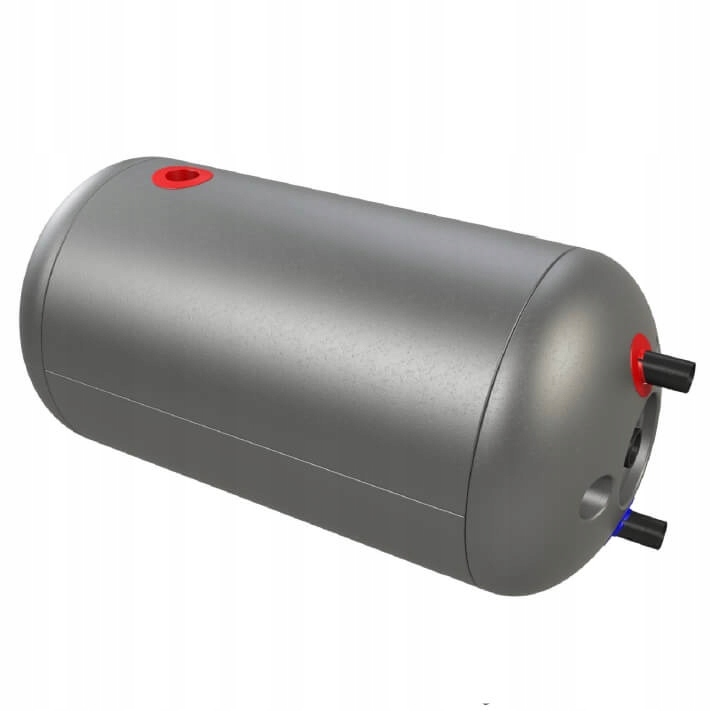

Podgrzewacz Wymiennik Bufor Bojler CWU w polistyrenie z Wężownicą

Dane techniczne:

• Producent: Elektromet
• Model: WGJ-g max 100
• Straty postojowe**: 32 W
• Klasa efektywności energetycznej**: A
• Pojemność magazynowa zbiornika: 101 dm³
• Powierzchnia wężownicy: 0,46 m²
• Wydajność c.w.u. 70/10/45°C: 235 dm³/h
• Moc grzewcza 70/10/45°C: 9,7 kW
• Parametry pracy zbiornika: maksymalne ciśnienie i temperatura robocza pr = 0,6 MPa tr = 80°C
• Parametry czynnika grzewczego: maksymalne ciśnienie i temperatura robocza pr = 0,6 MPa tr = 100°C
• Anoda magnezowa Ø x długość: Ø 25 x 300 mm
• Masa ogrzewacza*: 36 kg

*dla zbiornika z izolacją termiczną **zgodnie z obowiązującym od 26 września 2015r. Rozporządzeniem Komisji UE nr 812/2013

Właściwości:

Urządzenia te, mają zbiorniki ciśnieniowe na wodę użytkową wykonane z blachy stalowej pokrytej wewnątrz warstwą specjalnej, wysokotemperaturowej emalii ceramicznej, która tworząc szklistą powłokę chroni je przed korozją. Dodatkowym zabezpieczeniem antykorozyjnym zbiornika jest anoda magnezowa, której działanie opiera się na różnicy potencjałów elektrochemicznych materiału zbiornika i anody.

Przyłącze wody użytkowej zimnej wewnątrz zbiornika zakończone jest kierownicą strumienia wody, która ogranicza mieszanie dopływającej zimnej wody użytkowej z wodą gorącą. Izolacja termiczna wykonana jest z pianki polistyrenowej.

Rysunek techniczny:

• H mm 1060
• D mm 500
• E mm 860
• A mm 230
• K mm 65
• CW – ciepła woda użytkowa odpływ ¾”
• ZW – zimna woda użytkowa dopływ ¾”
• MC – mufa cyrkulacji ½”
• KG – korek grzałki 1½”
• MG – mufa grzałki 1½”
• KP – króciec przyłączeniowy 1¼”
• RK – rurka termometryczna zamknięta Ø12 mm wewnątrz
