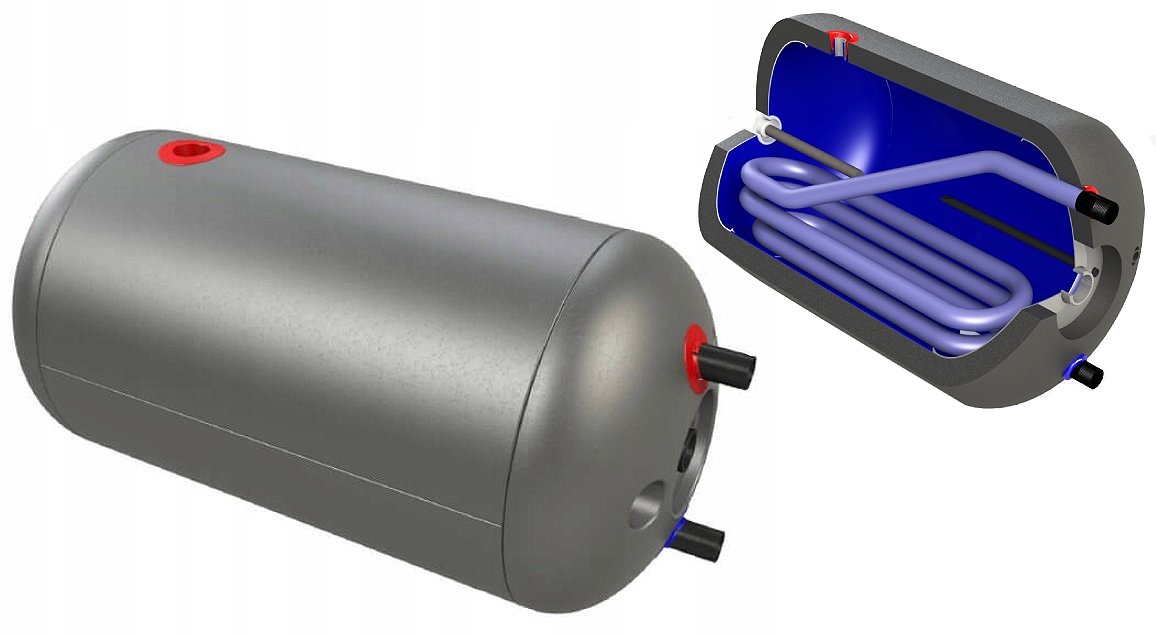

Bojler CWU z podwójną wężownicą do ciepłej wody ELEKTROMET WGJ-G max 120L

Podgrzewacz Wymiennik Bufor Bojler CWU w polistyrenie z Wężownicą

Dane techniczne:

• Producent: Elektromet
• Model: WGJ-g max 120
• Straty postojowe**: 35 W
• Klasa efektywności energetycznej**: A
• Pojemność magazynowa zbiornika: 112 dm³
• Powierzchnia wężownicy: 0,50 m²
• Wydajność c.w.u. 70/10/45°C: 255 dm³/h
• Moc grzewcza 70/10/45°C: 10,8 kW
• Parametry pracy zbiornika: maksymalne ciśnienie i temperatura robocza pr = 0,6 MPa tr = 80°C
• Parametry czynnika grzewczego: maksymalne ciśnienie i temperatura robocza pr = 0,6 MPa tr = 100°C
• Anoda magnezowa Ø x długość: Ø 25 x 300 mm
• Masa ogrzewacza*: 40 kg

*dla zbiornika z izolacją termiczną **zgodnie z obowiązującym od 26 września 2015r. Rozporządzeniem Komisji UE nr 812/2013

Właściwości:

Urządzenia te, mają zbiorniki ciśnieniowe na wodę użytkową wykonane z blachy stalowej pokrytej wewnątrz warstwą specjalnej, wysokotemperaturowej emalii ceramicznej, która tworząc szklistą powłokę chroni je przed korozją. Dodatkowym zabezpieczeniem antykorozyjnym zbiornika jest anoda magnezowa, której działanie opiera się na różnicy potencjałów elektrochemicznych materiału zbiornika i anody.

Przyłącze wody użytkowej zimnej wewnątrz zbiornika zakończone jest kierownicą strumienia wody, która ogranicza mieszanie dopływającej zimnej wody użytkowej z wodą gorącą. Izolacja termiczna wykonana jest z pianki polistyrenowej.

Rysunek techniczny:

• H - 1160 mm
• D - 500 mm
• E - 960 mm
• A - 230 mm
• K - 65 mm

• ZW - zimna woda użytkowa dopływ ¾" (maskownica niebieska)
• CW - ciepła woda użytkowa odpływ ¾" (maskownica czerwona)
• AN - anoda magnezowa na korku 1¼" (dla WGJ-g 80-140) lub 2" (dla WGJ-g 160, 200 i 250)
• RK - rurka termometryczna zamknięta Ø 12 mm wewnątrz
• MC - mufa cyrkulacji ½"
• KW - króciec wężownicy 1¼"
• KG - korek grzałki 1½"
• MG - mufa grzałki 1½"
