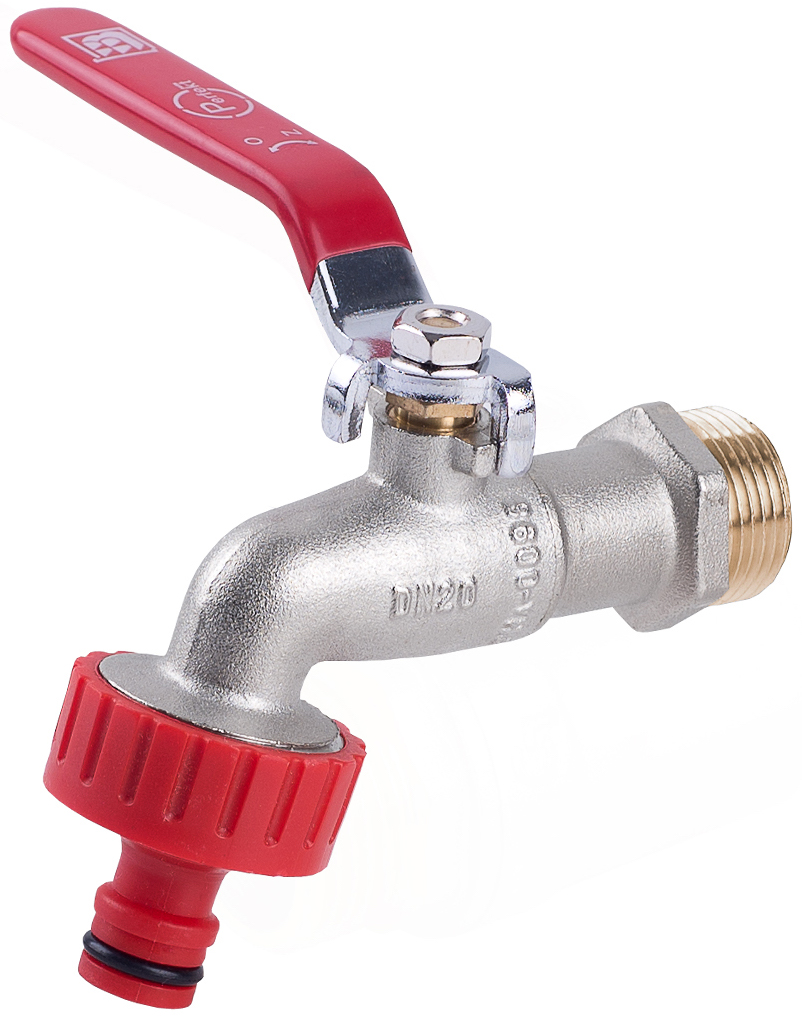

ZAWÓR KULOWY CZERPALNY Z DŁAWIKIEM Z SZYBKOZŁĄCZKĄ DO WĘŻA 3/4"

PHA-009S

01-009-0200-001

Solidna konstrukcja zapewniająca wydajny i sprawny przepływ wody

Wysokiej jakości zawory PERFEKT SYSTEM z nakrętką samohamowną zabezpieczają połączenia wodne przed samoistnym luzowaniem i odkręcaniem. Są nie tylko solidne, ale także zaprojektowane z myślą o najmniejszych szczegółach.

Szczelne kurki kulowe Perfekt System to synonim bezpieczeństwa i najwyższej jakości użytkowania.

Kurki kulowe charakteryzują się zwiększoną wytrzymałością przez zastosowanie grubszych ścianek widocznych w przekroju kurka. Konstrukcja trzpienia (dławicy) oraz wysoki kominek, w którym znajduje się teflonowa uszczelka, umożliwia dodatkowe doszczelnienie (kompensację powstałych luzów w trakcie pracy kurka), wydłużając jego żywotność. Takie działanie pozwala na doszczelnienie trzpienia bez konieczności wymiany kurka.

Masywniejsza zabudowa kurka pozwala na wykorzystanie dłuższych przyłączy stabilizujących połączenia poprzez zastosowanie większej niż standardowo ilości zwojów, co ma istotne znaczenie podczas montażu kurka kulowego w instalacji, dając duży komfort pracy dla Instalatora.

Zachowanie odpowiedniego „kąta uszczelnienia” pomiędzy uszczelkami teflonowymi (PTFE), a mosiężną chromowaną kulą zapewnia szczelną pracę kurka kulowego, a dzięki przemyślanej konstrukcji, kąt uszczelnienia utrzymywany jest prawidłowo zarówno w pozycji otwartej jak i zamkniętej.

Wygodny montaż

Zawory kulowe PERFEKT SYSTEM mogą być montowane w rurociągach pionowych, poziomych oraz skośnych w dowolnym położeniu.

Kurki, jako armatura odcinająca, mogą pracować w pozycji „całkowicie otwarty” lub „całkowicie zamknięty”.

Możliwość pracy w instalacjach:

• napełnionych 50% roztworem glikolu
• przy ciśnieniu 16 bar
• w temperaturze +120°C

Zawory kulowe PERFEKT SYSTEM przeznaczone są do otwierania i zamykania przepływu w instalacjach:

☑️ wodociągowych wody ciepłej i zimnej (w tym wody pitnej),

☑️ centralnego ogrzewania (woda w instalacji c.o. powinna spełniać wymogi normy PN-C04607:1993),

☑️ chłodniczych i solarnych napełnianych 50% roztworem glikolu,

☑️ instalacjach sprężonego powietrza.

► MATERIAŁY

• kadłub i wkrętka- mosiądz CW617N z powłoką niklowaną z zewnątrz
• kula - mosiądz CW617N z powłoką chromowaną
• uszczelka złączki - płaska NBR
• uszczelki kuli i trzpienia - PTFE (teflon)
• uchwyt - stal węglowa z okładziną koloru czerwonego
• końcówka szybkozłącza - tworzywo sztuczne ABS

► DANE TECHNICZNE

• Wielkość: 3/4"
• DN20
• Q [m3/h]: 1,65
• Kv* [m3/h]: 5,22

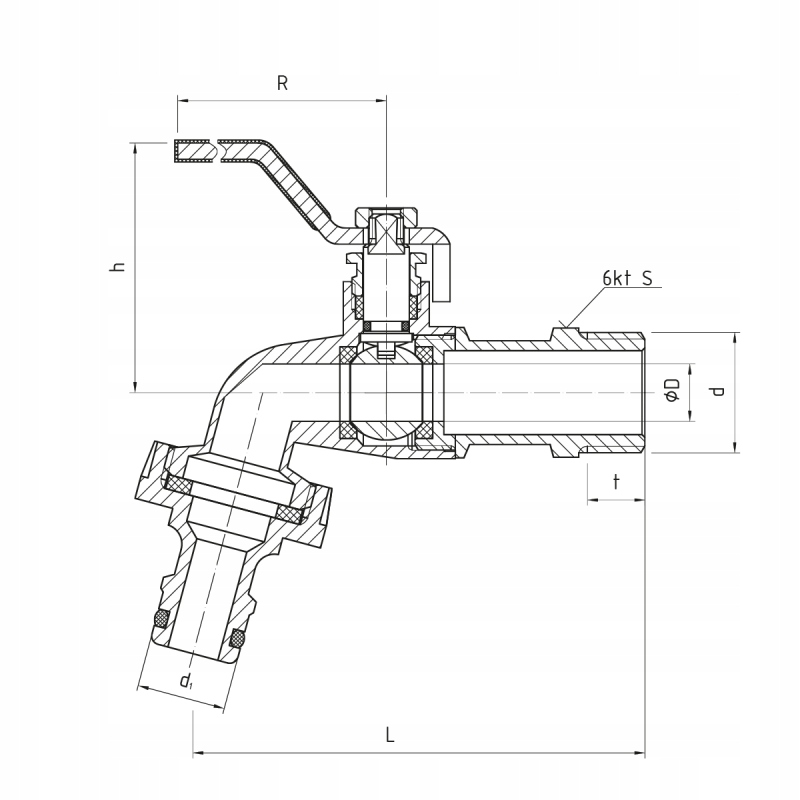

► WYMIARY

• d - G 3/4"
• d1 - 15,0 mm
• øD - 12 mm
• h - 43,0 mm
• R - 95,0 mm
• L - 84,0 mm
• t - 12,0 mm
• S - 28,0 mm

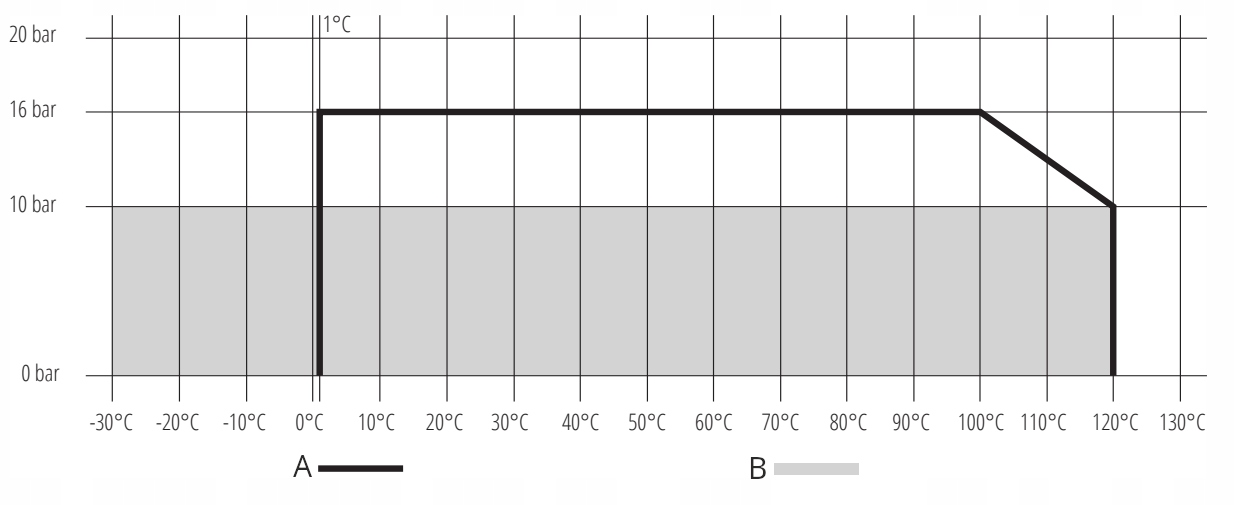

Wykres P-T

A - woda

B - 50% wodny roztwór glikolu

❗❗❗

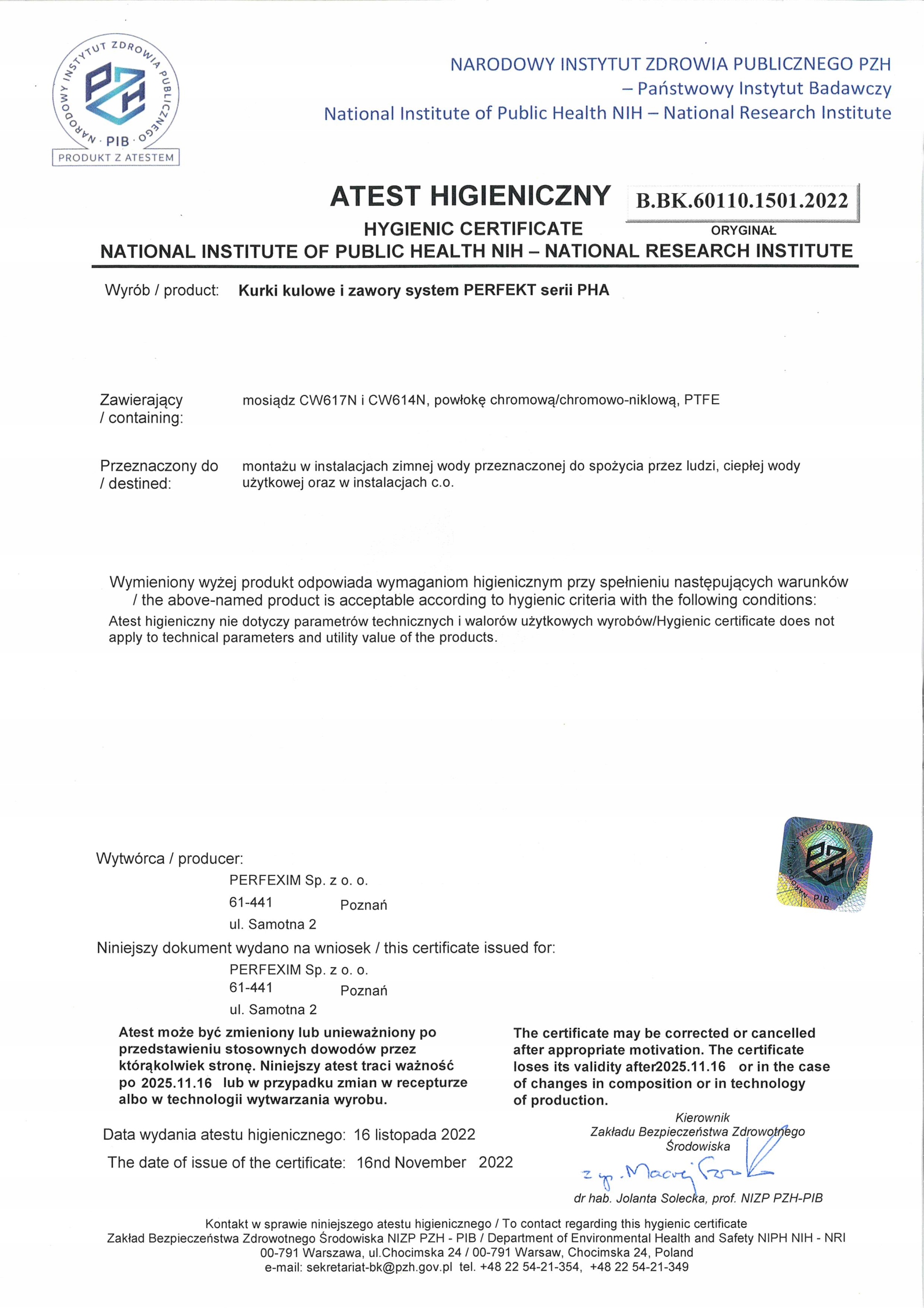

Produkt posiada ATEST PAŃSTWOWEGO ZAKŁADU HIGIENY!

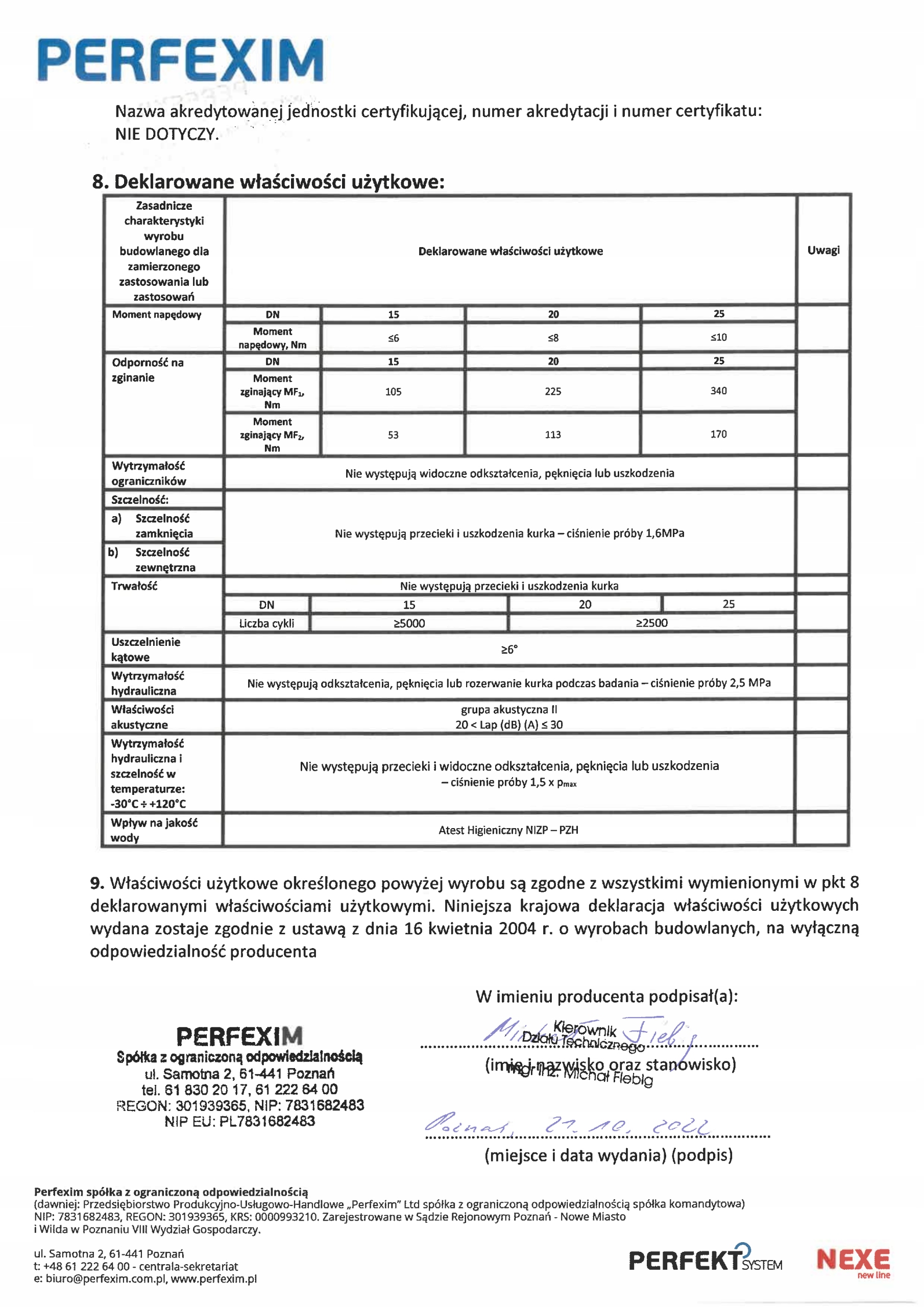

Właściwości użytkowe produktu potwierdzone badaniami w niezależnym,renomowanym, akredytowanym laboratorium!
