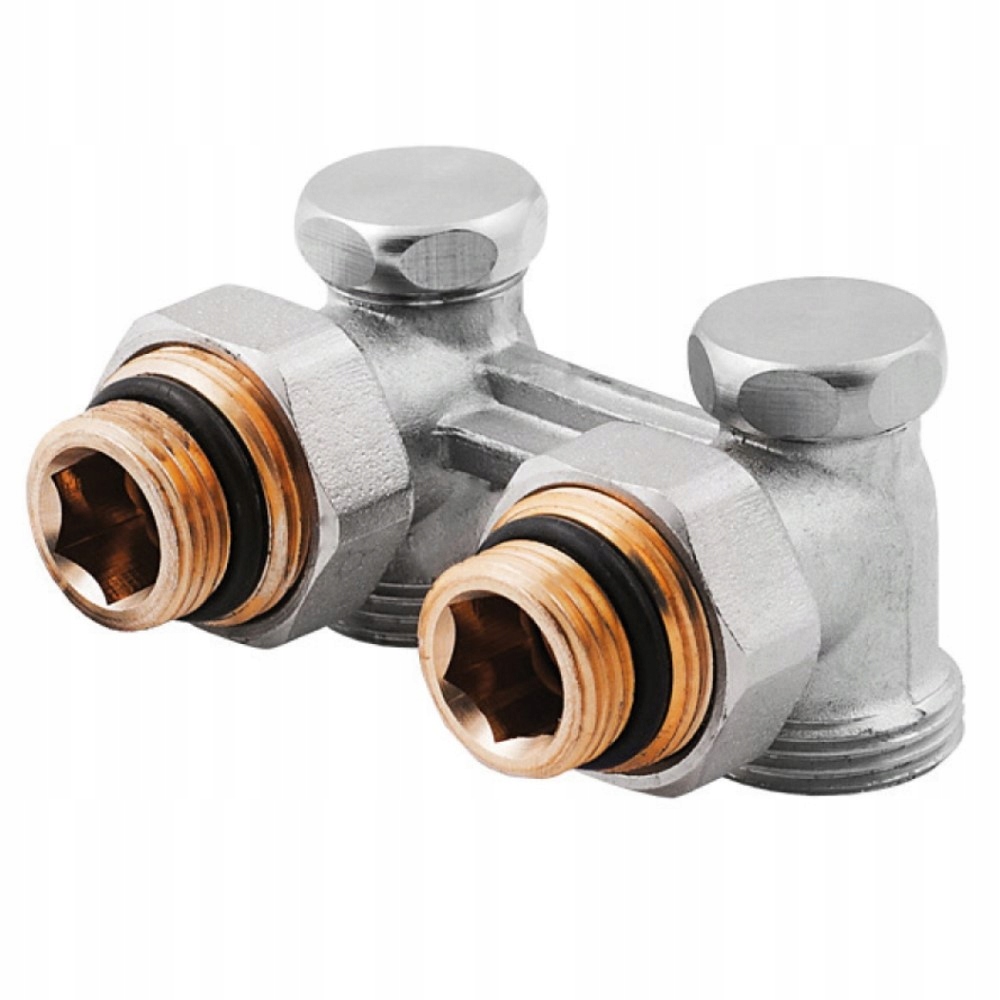

PERFEXIM ZAWÓR GRZEJNIKOWY ODC.PODW.KĄTOWY

Dane techniczne

Tmax: +120°C

Tmin: +1°C

Pmax: 1,0 MPa (10 bar)

GW/GZ wg: ISO228

Korpus, nakrętki przyłączy, kołpaki ochronne: mosiądz z powłoką niklowaną

Uszczelki kołpaków ochronnych: fibra techniczna

Uszczelki trzpieni, uszczelki nypli, uszczelki przyłączy stożkowych: pierścienie uszczelniające typu „o” - nbr

Nyple, trzpienie, przyłącza stożkowe: mosiądz

Do podłączenia grzejników z gwintami zewnętrznymi G¾ oraz wewnętrznymi G½.

Komplet zawiera: zespół zaworów kątowych oraz złączki redukcyjne (nyple redukcyjne).

Specjalna końcówka stożkowa umożliwia montaż zespołu do grzejników dolnozasilanych z gwintami zewnętrznymi G3/4, natomiast nyple służą do montażu zespołu z grzejnikami dolnozasilanymi z gwintami wewnętrznymi G1/2. Zespół można montować w instalacjach za pomocą odpowiednich zacisków art. PHA-090, art. 215E.

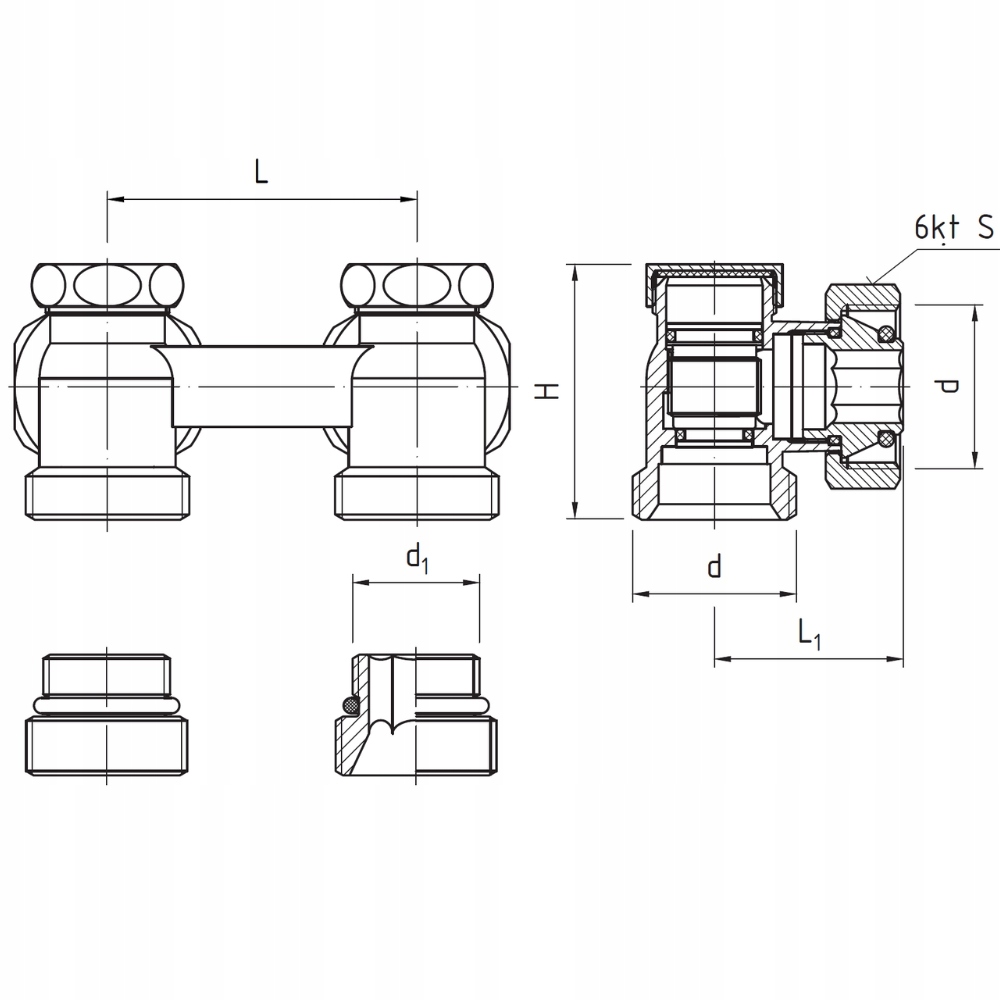

Opis rysunku

DN: 15

d: 3/4"

d1: 1/2"

L: 50 mm

L1: 28,3 mm

H: 46 mm

S: 30 mm
