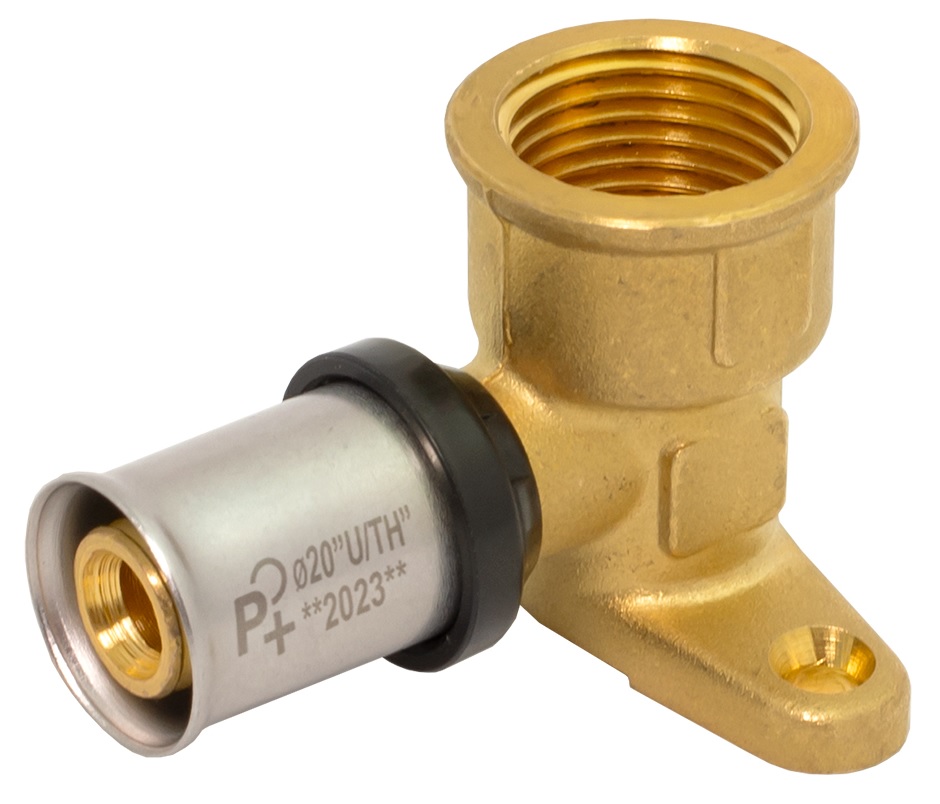

PRESS+ KOLANO 16xG1/2 GW Z MOCOWANIEM

PERFEXIM PERFEKT SYSTEM PLUS KOLANO PEX ZAPRASOWYWANE ZACISKANE

MONTAŻOWE 16x1/2" TYPU U/TH

BEZ KALIBRACJI !!! SYGNALIZACJA NIEZAPRASOWANEJ ZŁĄCZKI !!!

✔️ Złączki zaprasowywane wykonane są z wytrzymałego stopu mosiądzu - CW617N. Zabezpieczenie trzema* pierścieniami uszczelniającymi z EPDM zapewnia długotrwałą pracę złącza bez utraty szczelności, natomiast tulejka ze stali nierdzewnej gwarantuje trwałe połączenia. Konstrukcja króćca oraz tuleja zaprasowywana z precyzyjnie wykonanym połączeniem typu „U” lub „TH”, zapewnia szczelne i pewne osadzenie rury bez możliwości jej wysunięcia podczas użytkowania. Są wyposażone w system sygnalizacji niezaprasowanej złączki LBP (Leak Before Press) ułatwiający kontrolę połaczeń. Złączki zaprasowywane to wyjątkowo łatwy i szybki montaż dla Profesjonalistów.

LBP „Leak Before Press”

✔️ Konstrukcja złączki, specjalne posadowienie O-Ring zapewnia ochronę, a jednocześnie zabezpiecza w postaci kontrolowanego przecieku w przypadku braku zaciśnięcia tulei.

TO POŁĄCZENIE NIE MOŻE SIĘ NIE UDAĆ:

BUDOWA:

✔️ Wysokogatunkowy mosiądz korpusu, tuleja ze stali nierdzewnej to cechy podwyższonej odporności na korozję. Użycie wysokogatunkowych materiałów do produkcji złączek przyczynia się do możliwości współpracy z materiałami budowlanymi.

ZALETY:

✔️ Prostota wykonania! Wystarczy cięcie- prostopadle do osi rury i bez dodatkowych operacji należy wsunąć rurę, aż do momentu wyczucia oporu. Pojawienie się rury w otworach rewizyjnych oznacza prawidłowe jej ułożenie. Tak przygotowane złącze wystarczy tylko zacisnąć i połączenie gotowe! Prosty montaż, bez użycia kalibratora lub gradownika oszczędza do 30% czasu wykonania montażu. Od strony łączenia z instalacją- złączki PERFEKT SYSTEM+ posiadają gwinty stożkowe moletowane ułatwiające uzyskanie szczelności na gwincie i przyśpieszające montaż.

WYGODNY MONTAŻ W KRÓTKIM CZASIE:

1. Cięcie rury

✔️ Nie wymaga kalibracji, fazowania ani użycia siły, aby prawidłowo zamontować złączkę.

2. Nie wymaga kalibracji anii fazowania

✔️ Po odmierzeniu odpowiedniego odcinka rury, wykonujemy cięcie w wyznaczonym miejscu. Należy pamiętać o prostopadłej linii cięcia do osi tury. Używać nożyc przeznaczonych do tego typu rur.

3. Montaż złączki

✔️ Na końcówkę złączki z tuleją zaciskową nasuwamy rurę, aż do momentu wyczucia oporu. Aby sprawdzić czy rura jest wsunięta na odpowiednią długość należy skontrolować otwory umieszczone na pierścieniu trzymającym tuleję zaciskową. Jeśli rura w pełni zasłanła wszystkie otwory to mamy pewność, że jest wsunięta na odpowiednią głębokość.

4. Zacisk złączki

✔️ W rozwarte szczęki wkładamy złącze przeznaczone do połączenia odpowiednio bazując w zależności od wybranych szczęk U/TH zgodnie z rysunkiem. Następnie wykonujemy zacisk poprzez zamknięcie-„zwarcie" szczęk aż do pełnego zamknięcia narzędzia.

5. Kompatybilność szczęk z „U" i „TH"

✔️ Ułożenie szczęk na złączce

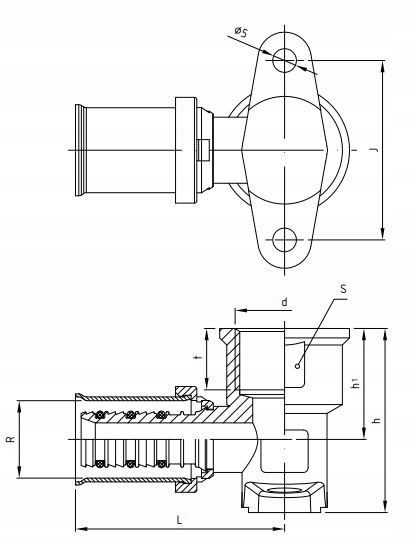

✔️ R: 16,4 mm

✔️ d: G1/2 mm

✔️ S: 24,5 mm

✔️ L: 44,2 mm

✔️ t: 14 mm

✔️ J: 38 mm

✔️ H: 39 mm

✔️ h1: 23,5 mm
